一、 概述:
电气设备的触点在长期运行过程中,因老化、松动或污染易造成间隙或接触电阻增大,在通流时引起持续发热,严重时将造成设备烧损甚至引发更大的事故。近年来,类似的事故已发生多起,已造成火灾和大面积的停电事故。陕西正通电子电科技有限公司开发了无线测温系统。它是工业的神经,延长我们的视线,十分接近隐患点。由此,我们可以提前感知,采取措施,降低避免事故。
ZHT-TMS2000无线测温系统采用分散式就地安装的温度传感器,与温度位置直接接触;通过无线方式将这些前端传感器采集的温度数据发送到显示主机。系统可通过RS485进行远程系统组网,构成电气监控管理上位机系统;最后上位机在无线测温软件平台上进行数据存储、实时监控、智能分析、实施在线监测,在事故隐患产生时提前预警,有效避免事故的发生。
三、配置介绍
无线数据管理主机ZHT-TMS2000
无线数据管理主机主要用于接收无线测温传感器传来的监测数据,并且进行显示分析告警通知和数据存储。
功能特点:
1. 2.4寸液晶屏,有接收器功能,可进行无线数据接收并显示,直观方便的进行操作和数据查询,主机具备运行、告警、通信三个指示灯。
2. 每个无线管理主机管理显示1面机柜,每个机柜温度点1~9个,让用户查看数据更加直观清晰。
3. 具有声光告警,可查询当前告警和历史告警数据。
4. 管理主机能够以柱状图形式显示每个点的实时温度。
5. 可显示每个点24小时温度趋势曲线。
6. 可设定温度报警阈值,如发生温度越限,主机进行现场声光告警,并触发告警干接点闭合输出。
7. 具备2路RS485上行通讯口,可通过RS485与后台电脑或动环系统进行通讯对接。
8. 1路无源常开干接点。
9. 可配置1个环境温湿度传感器。
10. 功耗:<8w
11. 供电电压:AC85~265或DC90~375V;
12. 工作环境-30~85℃,湿度≤95%

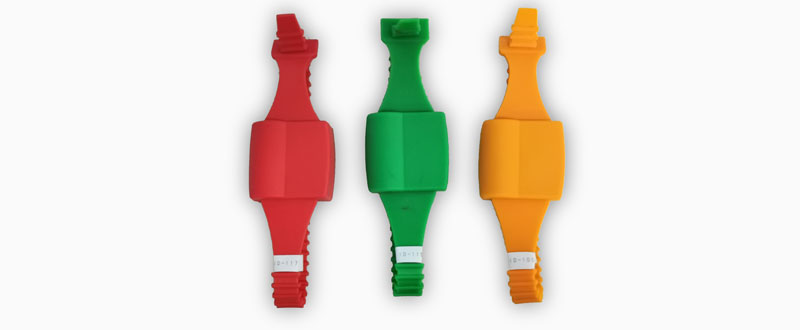

无线温度传感器ZHT-TS181
(1)测温范围-40℃~+125℃。
(3)采用无线通信方式,将采集的温度以无线形式发送给无线数据管理主机,温度每变化一次,发送一次,温度无变化10分钟刷新一次。
(4)每个传感器具备独立的序列号,最多65536种(避免传感器混淆)。
(5)电磁屏蔽设计,不受周围金属磁场干扰,在强电磁场情况下稳定工作。
(6)模块式采集器:室外传输空旷距离100米。
表带式采集器:室外传输空旷距离50米。
(7)工作频率:433MHZ。
(8)温度测量精度:<0.5℃、分辨率:±0.1℃。
(9)传感器使用寿命:5年。
(10)最大发射功率:≤10mW。
(11)外形尺寸:表带式采集器:43*42*11mm。
四、软件平台界面展示:
五、现场安装示意
1. 无线测温传感器,采用表带方式捆绑于测温点,一般断路器接触点即无线测温传感器的安装位置。现场安装主要有以下2种方式(铜排安装、线缆接头安装)
2. 无线数据管理主机:主要负责采集无线测温传感器的数据信号,能够监测1路环境温湿度,能够显示并且现场声光告警。支持RS485组网,可与4G DTU采用RS485进行连接,可进行云平台组网。
